Součinitel tepelné vodivosti vyjadřuje schopnost materiálu vést teplo a přímo určuje efektivitu každé tepelné izolace. Tato fyzikální veličina závisí především na vnitřní mikrostruktuře materiálu a zásadně ovlivňuje celkový tepelný odpor konstrukce i výsledný součinitel prostupu tepla.
Klíčové závěry
- Součinitel tepelné vodivosti (λ) vyjadřuje schopnost materiálu vést teplo a má jednotku W/m·K.
- Hodnota λ určuje, kolik tepla projde za sekundu materiálem o ploše 1 m² a tloušťce 1 m při rozdílu teplot 1 K.
- Deklarovaná hodnota λ D se měří při teplotě 10 ± 0,3 °C a vlhkosti 50 ± 5 %.
- Tepelná vodivost kovů klesá s rostoucí teplotou, zatímco u polovodičů roste.
- Nízká hodnota součinitele tepelné vodivosti znamená lepší izolační vlastnosti, například expandovaný polystyren má λ 0,033-0,039 W/m·K.
Co je součinitel tepelné vodivosti a jak se definuje
Součinitel tepelné vodivosti, označovaný řeckým písmenem lambda (λ), vyjadřuje schopnost materiálu vést teplo. Základní jednotkou této fyzikální veličiny je watt na metr krát kelvin (W/m·K). Čím nižší hodnotu λ materiál vykazuje, tím lépe funguje jako tepelná izolace.
Co je součinitel tepelné vodivosti materiálu a jeho význam
Fyzikální definice udává množství tepla ve wattech, které projde vrstvou materiálu o tloušťce jeden metr při rozdílu teplot na obou stranách jeden kelvin. Vysvětlení pojmu součinitel tepelné vodivosti a jeho význam spočívá v hodnocení energetické náročnosti budov. Stavební fyzika využívá tento parametr k výpočtu, jaký tepelný odpor bude mít konkrétní konstrukce.
Hodnota λ přímo závisí na vnitřní struktuře látky. Mikrostruktura materiálu, jako je přítomnost pórů vyplněných vzduchem, výrazně snižuje vedení energie. Naopak vlhkost a tepelná vodivost spolu úzce souvisejí, neboť voda v pórech zvyšuje schopnost materiálu přenášet teplo. Při návrhu stavby je nutné rozlišovat mezi součinitelem tepelné vodivosti a součinitelem prostupu tepla, který hodnotí konstrukci jako celek včetně přestupů tepla na površích. Kvalitní izolační materiály se vyznačují nízkým součinitelem, obvykle v rozmezí 0,020 až 0,045 W/m·K.
Jak se vypočítá součinitel tepelné vodivosti materiálů
Výpočet součinitele tepelné vodivosti vyžaduje přesné stanovení fyzikálních parametrů vzorku v ustáleném tepelném toku. Návod na výpočet součinitele tepelné vodivosti pro stavební materiály vychází ze základního Fourierova zákona vedení tepla, který definuje tok tepla skrze homogenní látku.
Jaký je vzorec pro výpočet součinitele tepelné vodivosti?
Základní otázka, jak se počítá součinitel tepelné vodivosti materiálů, směřuje k definici schopnosti materiálu vést teplo. Pro výpočet λ využíváme vzorec λ = (d × Q) / (t × S × ΔT). V tomto vztahu představuje d tloušťku materiálu v metrech, zatímco Q značí celkové množství prošlého tepla v joulech. Proměnná t udává dobu měření v sekundách, S vyjadřuje plochu průřezu v metrech čtverečních a ΔT definuje rozdíl teplot mezi oběma stranami materiálu v kelvinech. Hodnota λ přímo charakterizuje izolační materiály a jejich účinnost v rámci stavební fyziky. Správné určení součinitele tepelné vodivosti je klíčové pro výpočet tepelného odporu konstrukce (R = d / λ) a celkové energetické náročnosti budov.
Jaké jsou jednotky veličin ve vzorci pro součinitel tepelné vodivosti?
Pro korektní výpočet je nutné dodržet základní jednotky soustavy SI. Tloušťka d se uvádí v metrech (m), množství tepla Q v joulech (J), čas t v sekundách (s), plocha S v metrech čtverečních (m²) a rozdíl teplot ΔT v kelvinech (K). Výsledný součinitel tepelné vodivosti λ se udává v jednotkách watt na metr krát kelvin (W/m·K). Při interpretaci výsledků je třeba zohlednit, že vlhkost a tepelná vodivost spolu úzce souvisejí, neboť voda v pórech výrazně zvyšuje vodivost materiálu. Mikrostruktura materiálu a jeho pórovitost jsou hlavními faktory, které ovlivňují výslednou hodnotu. Mezi časté chyby při měření součinitele tepelné vodivosti materiálů patří nedodržení ustáleného tepelného toku, nesprávná kalibrace senzorů nebo přítomnost tepelných mostů v měřicí aparatuře, které zkreslují výsledný tepelný odpor.
Odborná rada: Při návrhu konstrukcí vždy pracujte s deklarovanou hodnotou λ D, která je stanovena při střední teplotě 10 ± 0,3 °C, neboť tato hodnota reflektuje standardizované laboratorní podmínky pro izolační materiály.
Na čem závisí hodnota součinitele tepelné vodivosti materiálů
Hodnota součinitele tepelné vodivosti není konstantní vlastností, ale závisí na fyzikálním stavu materiálu a okolních podmínkách. Pochopení těchto vlivů je klíčové pro správný návrh tepelné izolace a výpočet tepelného odporu konstrukcí.
Vliv teploty na součinitel tepelné vodivosti
Teplota zásadně určuje dynamiku pohybu částic v látce, což přímo ovlivňuje přenos tepla. Tepelná vodivost kovů klesá s rostoucí teplotou, protože zvyšující se kmity mřížky rozptylují elektrony přenášející energii. Naopak u polovodičů tepelná vodivost s rostoucí teplotou roste, neboť dochází k excitaci dalších nosičů náboje. U stavebních materiálů s běžným rozsahem provozních teplot je tento vliv často zanedbáván, nicméně při extrémních teplotních rozdílech je nutné s touto změnou v návrhu počítat.
Vliv vlhkosti materiálu
Vlhkost materiálu představuje kritický faktor, který negativně ovlivňuje izolační schopnosti. Voda má přibližně 25krát vyšší tepelnou vodivost než vzduch, proto i malé množství vlhkosti v pórech zásadně zvyšuje součinitel tepelné vodivosti. Charakteristická hmotnostní vlhkost při 23 °C a 80 % relativní vlhkosti je standardizovaný parametr, který reálně popisuje zhoršení vlastností v provozu.
- Zvýšení vlhkosti o 1 % objemové může zvýšit λ až o 10 %.
- Kondenzace vodních par uvnitř konstrukce vede k rychlé degradaci tepelného odporu.
- Správně navržená tepelná izolace musí zajistit odvod vlhkosti, aby nedocházelo k trvalému zvýšení tepelné vodivosti.
Vliv mikrostruktury a složení materiálu
Mikrostruktura materiálu a jeho vnitřní uspořádání jsou určující pro to, jak efektivně materiál brání průchodu tepla. Izolační materiály využívají uzavřené vzduchové póry, které díky nízké hustotě a minimálnímu proudění vzduchu vykazují nízký součinitel tepelné vodivosti. Příkladem je pórobeton, jehož struktura je tvořena miliony drobných vzduchových buněk. Složení materiálu dále určuje podíl vedení tepla pevnou matricí versus přenos v pórech.
Odborná rada: Při výběru materiálů sledujte deklarovanou hodnotu λ v suchém stavu a vždy ji korigujte o vliv předpokládané vlhkosti v daném stavebním detailu.
Normy a metody měření součinitele tepelné vodivosti
Stanovení hodnoty součinitele tepelné vodivosti probíhá podle striktních norem, které zajišťují srovnatelnost výsledků pro izolační materiály. Proces měření zohledňuje vliv prostředí, zejména jak vlhkost a tepelná vodivost materiálu vzájemně interagují v reálných podmínkách.
Deklarovaná hodnota součinitele tepelné vodivosti (λ D)
Deklarovaná hodnota součinitele tepelné vodivosti představuje základní údaj pro technickou dokumentaci výrobku. Měření se provádí při referenční teplotě 10 ± 0,3 °C a relativní vlhkosti vzduchu 50 ± 5 %. Před samotným testem musí vzorek projít procesem kondicionování, který trvá nejméně 6 hodin v ustáleném prostředí. Tento postup eliminuje odchylky v mikrostruktuře materiálu způsobené zbytkovou vlhkostí a zajišťuje, že naměřená data odpovídají standardizovaným laboratorním podmínkám pro tepelné izolace.
Charakteristická hodnota součinitele tepelné vodivosti (λ k)
Charakteristická hodnota součinitele tepelné vodivosti je odvozena pro specifické podmínky, které lépe reprezentují reálné zatížení stavebních konstrukcí. Tato hodnota se stanovuje při teplotě 23 ± 2 °C a zvýšené vlhkosti 80 ± 3 %. Výrobci tyto údaje využívají jako návrhové hodnoty pro výpočet tepelného odporu a celkové energetické náročnosti budov. Zohlednění vyšší vlhkosti je kritické, neboť pronikání vody do pórů materiálu výrazně mění jeho schopnost tepelné izolace.
Metody měření v laboratoři a terénu
Metody měření součinitele tepelné vodivosti se řídí harmonizovanými evropskými normami, které specifikují postupy pro laboratorní i terénní testování. Laboratoře využívají přístroje s deskami o řízené teplotě, zatímco v terénu se často aplikují nedestruktivní metody využívající tepelné sondy. Mezi časté chyby při měření součinitele tepelné vodivosti materiálů patří nedostatečné ustálení teplotního toku nebo nesprávná kalibrace senzorů. Přesné měření je klíčové pro správný součinitel prostupu tepla celého objektu.
| Metoda měření | Teplota (°C) | Vlhkost (%) | Využití |
|---|---|---|---|
| Deklarovaná (λ D) | 10 ± 0,3 | 50 ± 5 | Certifikace výrobku |
| Charakteristická (λ k) | 23 ± 2 | 80 ± 3 | Návrh konstrukcí |
| Terénní sonda | dle okolí | dle okolí | Diagnostika staveb |
Odborná rada: Při návrhu skladby konstrukce vždy pracujte s charakteristickými hodnotami, které zahrnují vliv vlhkosti, nikoliv pouze s laboratorně deklarovanými parametry, abyste předešli podcenění energetických ztrát.
Typické hodnoty součinitele tepelné vodivosti u stavebních materiálů

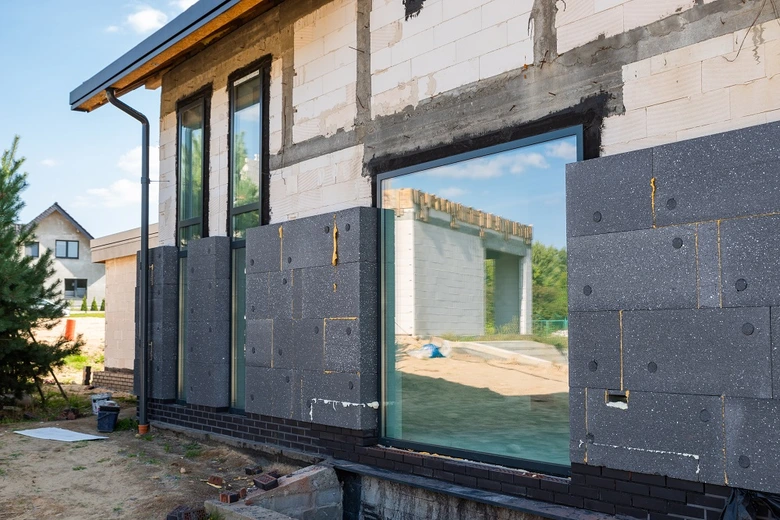

Výběr vhodných materiálů zásadně ovlivňuje energetickou náročnost budov. Pro dosažení efektivní tepelné izolace hledáme materiály s nízkou hodnotou součinitele tepelné vodivosti (λ), která vyjadřuje schopnost látky vést teplo. Zatímco izolační materiály jako expandovaný polystyren vykazují hodnoty v rozmezí 0,033 až 0,039 W/m·K, konstrukční materiály vedou teplo výrazně lépe. Následující tabulka součinitelů tepelné vodivosti běžných stavebních materiálů nabízí přehledné porovnání, které je nezbytné pro správný návrh obálky budovy.
| Materiál | Součinitel tepelné vodivosti λ [W/m·K] |
|---|---|
| Expandovaný polystyren | 0,033 – 0,039 |

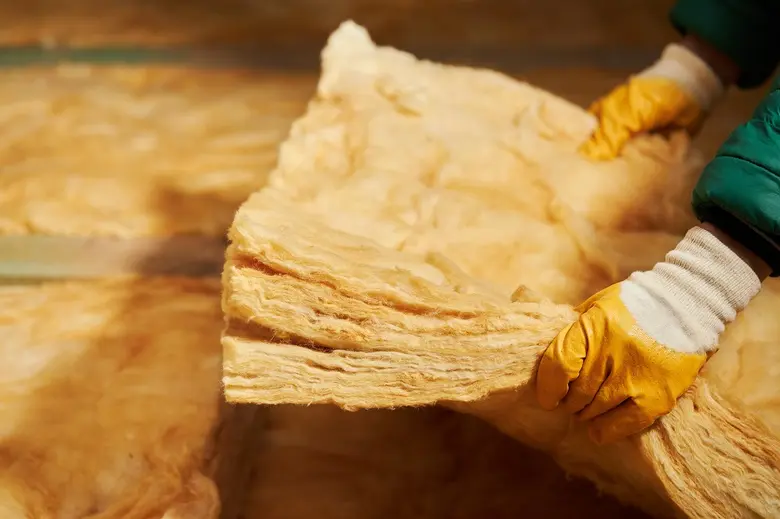

| Minerální vata | 0,035 – 0,040 |
| Plná pálená cihla | 0,700 – 0,900 |
| Železobeton | 1,500 – 1,700 |
| Hliník | 229,0 – 237,0 |
Výhody materiálů s nízkým součinitelem tepelné vodivosti ve stavebnictví spočívají především v úspoře energie na vytápění a zvýšení vnitřního tepelného komfortu. Naopak vysoká vodivost kovů, jako je hliník, způsobuje v konstrukcích výrazné tepelné mosty. Při návrhu je nutné zohlednit, že vlhkost a tepelná vodivost spolu úzce souvisejí, neboť voda v pórech materiálu dramaticky zvyšuje jeho schopnost vést teplo. Odborníci vždy doporučují sledovat i vliv, jaký má mikrostruktura materiálu na celkovou stabilitu izolačních vlastností v čase.
Odborná rada: Při výpočtech vždy pracujte s deklarovanou hodnotou λ od výrobce, která zohledňuje reálné podmínky zabudování materiálu do stavby.
Součinitel prostupu tepla (U) a jeho vztah k součiniteli tepelné vodivosti
Součinitel prostupu tepla, označovaný jako U, vyjadřuje množství tepla, které projde plochou 1 m² konstrukce při rozdílu teplot 1 K. Jednotkou této veličiny je W/m²K. Zatímco součinitel tepelné vodivosti (lambda) charakterizuje schopnost konkrétního materiálu vést teplo, součinitel prostupu tepla U hodnotí celou stavební konstrukci včetně jejích vrstev.
Vztah mezi vlastnostmi materiálů a tepelnou izolací
Hodnota U přímo závisí na součiniteli tepelné vodivosti jednotlivých izolačních materiálů a jejich tloušťce. Platí přímá úměra, kdy nižší součinitel tepelné vodivosti vede k nižší hodnotě U, což znamená kvalitnější tepelnou izolaci. Stavební fyzika definuje tepelný odpor jako podíl tloušťky materiálu a jeho vodivosti. Výhody materiálů s nízkým součinitelem tepelné vodivosti ve stavebnictví spočívají v dosažení požadované energetické náročnosti budov při menší tloušťce stěn. Vyšší hodnota U indikuje vyšší tepelné ztráty, což negativně ovlivňuje celkovou bilanci objektu. Odborná rada: Při návrhu vždy zohledněte vliv vlhkosti, která zvyšuje tepelnou vodivost materiálů a tím zhoršuje výsledný součinitel prostupu tepla.
Časté dotazy (FAQ) o součiniteli tepelné vodivosti materiálů
Otázka: Co je to součinitel tepelné vodivosti materiálu a jaká je jeho jednotka?
Součinitel tepelné vodivosti (λ) vyjadřuje schopnost materiálu vést teplo a jeho jednotkou je watt na metr krát kelvin (W/m·K).
Otázka: Jak se počítá součinitel tepelné vodivosti materiálů?
Výpočet probíhá podle vzorce λ = d / (t × S × ΔT) × Q, kde d je tloušťka materiálu v metrech, t čas v sekundách, S plocha v m², ΔT rozdíl teplot v kelvinech a Q množství tepla v joulech.
Otázka: Na čem závisí součinitel tepelné vodivosti?
Hodnota závisí na teplotě, vlhkosti a mikrostruktuře materiálu; u kovů tepelná vodivost klesá s teplotou, u polovodičů roste.
Otázka: Jaký kov má nejvyšší součinitel tepelné vodivosti?
Hliník má součinitel tepelné vodivosti v rozmezí 229-237 W/m·K, což je mezi kovy velmi vysoká hodnota.
Otázka: Jaké jsou normované podmínky pro měření deklarované hodnoty součinitele tepelné vodivosti?
Deklarovaná hodnota λ D se měří při teplotě 10 ± 0,3 °C a relativní vlhkosti 50 ± 5 % po kondicionování vzorků nejméně 6 hodin.
Otázka: Jak se liší deklarovaná a charakteristická hodnota součinitele tepelné vodivosti?
Charakteristická hodnota λ k je stanovena při 23 ± 2 °C a 80 % vlhkosti pro návrhové výpočty, zatímco deklarovaná při 10 °C a 50 % vlhkosti.
Otázka: Jak vlhkost a tepelná vodivost spolu souvisejí?
Zvýšená vlhkost materiálu zvyšuje hodnotu λ, čímž se zhoršuje tepelná izolace a rostou tepelné ztráty objektu.
Otázka: Co znamená součinitel prostupu tepla U a jak souvisí se součinitelem tepelné vodivosti?
Součinitel prostupu tepla U (W/m²K) udává tepelné ztráty konstrukcí; je přímo závislý na součiniteli tepelné vodivosti λ a tloušťce materiálu.
Otázka: Jaké jsou typické hodnoty součinitele tepelné vodivosti pro izolační materiály?
Expandovaný polystyren má hodnoty λ mezi 0,033-0,039 W/m·K, minerální vata 0,033-0,037 W/m·K, což jsou nízké hodnoty vhodné pro efektivní tepelnou izolaci.
Otázka: Jak dlouho se kondicionují vzorky pro měření součinitele tepelné vodivosti?
Vzorky se kondicionují nejméně 6 hodin při teplotě 23 ± 5 °C a relativní vlhkosti 50 ± 5 % před měřením deklarované hodnoty.
Otázka: Jaký je význam mikrostruktury materiálu pro tepelnou vodivost?
Mikrostruktura materiálu, zejména vysoký podíl uzavřených vzduchových pórů, výrazně snižuje součinitel tepelné vodivosti, což je klíčové pro pórobeton.
Otázka: Jaké metody se používají k měření součinitele tepelné vodivosti v praxi?
Používají se laboratorní metody podle harmonizovaných evropských norem, jako je metoda chráněné teplé desky, a terénní měření na stavbách.
Otázka: Jak teplota ovlivňuje součinitel tepelné vodivosti u kovů a polovodičů?
U kovů součinitel tepelné vodivosti klesá s rostoucí teplotou vlivem rozptylu elektronů, u polovodičů naopak roste s teplotou.
Otázka: Jaký materiál má nejnižší součinitel tepelné vodivosti z běžných stavebních materiálů?
Vzduch má hodnotu kolem 0,026 W/m·K, což je nejnižší hodnota, následován moderními izolačními materiály jako EPS nebo minerální vata.
Otázka: Jaký je rozdíl mezi součinitelem tepelné vodivosti a tepelným odporem?
Součinitel tepelné vodivosti λ udává schopnost materiálu vést teplo, zatímco tepelný odpor R = d / λ vyjadřuje schopnost bránit tepelnému toku.
